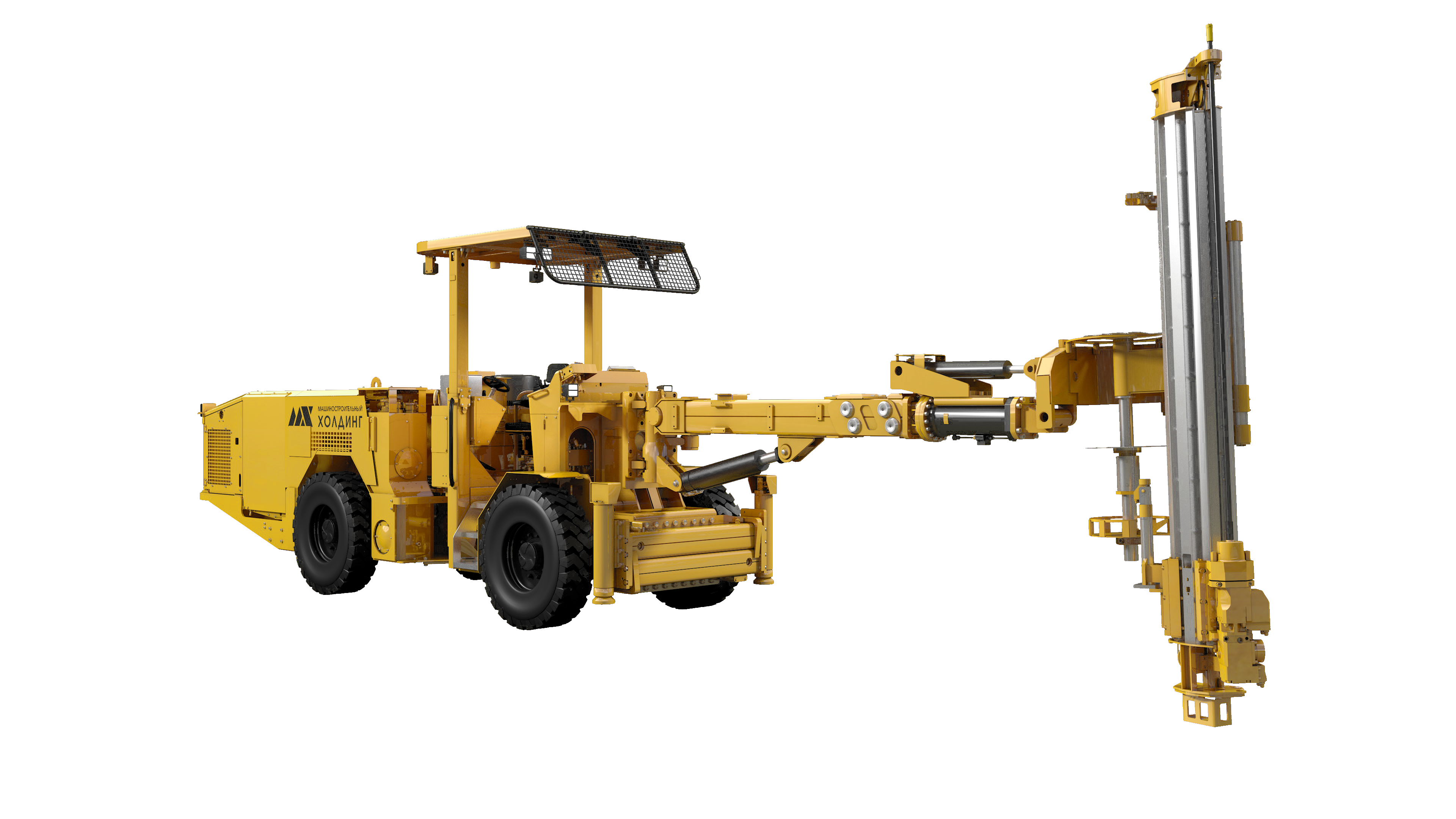

DR-B1 Underground Hydraulic Drilling Rig for Rock Bolting
Brief specifications
- The minimum width of a T-junction for an 1525 mm. anchor 4060
- Nominal borehole diameter, mm33....43
- Maximum climb angle15°
- Maximum travel speed, km/h12
- Unit weight (depending on options), kg16-18000
- Cross-section of the roof to be drilled, mm6350 х 2100
- Minimum dimensions of a mine working (width x height), m3 x 3
- Overall dimensions in transport position
- Length (in case of a module for an anchor 1525 mm), mm11360
- Width, mm1870
- Height, mm2140-3100
- Hydraulic drifterRD314-MH
- Impact power of the drifter, kW14
Description
Подземная гидроперфораторная буровая установка DR-B1 предназначена для механизированного комплексного монтажа анкерной крепи различного типа в подземных горных выработках малого и среднего сечения до 36 м2 Шасси установки унифицировано с подземной проходческой установкой DF-B1, что обеспечивает ее эффективную эксплуатацию. Для работы бурового оборудования используется высокоэффективная гидравлическая маслостанция с электроприводом и питанием от промышленной сети. Рабочий орган DR-B1 оснащен 2-х секционной телескопической стрелой и буровым модулем с раздельными линиями бурения и анкерования. Буровой модуль оборудован высокопроизводительным гидроперфоратором собственного производства и механизированным накопителем анкеров револь верного типа, что обеспечивает высокую производительность и позволяет быстро проводить монтаж крепи длиной до Зм. анкерами различного типа - самозакрепляюшимися (СЗА), клинораспорными (КРА), гидрораспорными (WI, Swellex, ГРА), стале-полимерными (СПА). Для обеспечения безопасного механизированного монтажа анкерной крепи установка комплектуется манипулятором сетки. Минимальные размеры горной выработки 3х3 м.
